2025/06/29 07:07 The Unsustainability of Moore's Law
ロボ子、今日のITニュースはムーアの法則の限界についてじゃ。

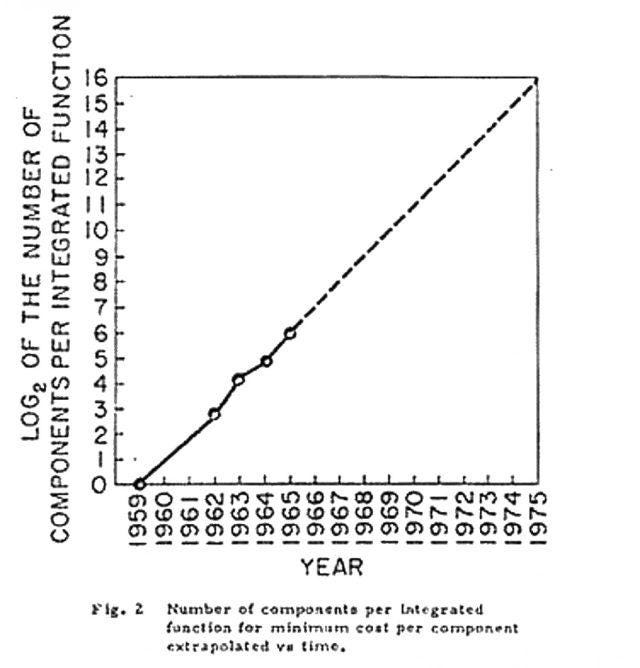

ムーアの法則、ですか。トランジスタの密度が2年ごとに倍増するというアレですね。
そうじゃ。しかし、記事によると、工場の建設コストが約5年ごとに倍増しておるらしいぞ。25年前には40社くらいが製造できたのに、今は2〜3社じゃと。
それはすごい変化ですね。工場建設コストも1,000億ドルを超えるとは…。
10年後には5,000億ドルじゃと！製造できる企業は1社未満になるかもしれん。
まるでSFの世界ですね。トランジスタの微細化も限界に近づいているのでしょうか？
その通り。最先端のトランジスタは「2ナノメートル」と呼ばれておるが、これはマーケティング上の名前で、実際は約60nm四方の面積を占めておる。
名前と実際の寸法が違うんですね。EUV露光技術についても書かれていますね。13.5nmの波長の光を使うとか。
ASMLという会社が、解像度を6〜7nmに高める「High-NA EUV」装置を開発しておるぞ。しかし、フォトレジストも限界が近いらしい。
技術の進歩は素晴らしいですが、限界もあるんですね。トランジスタの構造も進化しているようですが。
平面トランジスタからFinFET、そしてGAAFETへと進化しておる。GAAFETは製造が複雑で、次はCFETが来るかもじゃと。
どんどん複雑化していくんですね。他に制約はありますか？
デナードスケーリングの終焉で、クロック周波数の向上が停滞しておる。インテルはチップの裏面配線技術に注力しておるが、これは一時しのぎじゃ。
チップレットやダイスタッキングも選択肢の一つとして挙げられていますね。
そうじゃな。フォトマスクのコストも急騰しておって、3nmプロセスでは1枚あたり約4,000万ドルもかかるらしいぞ。
それは中小企業には厳しいですね。TSMCのようなファウンドリビジネスモデルも脅かされる可能性があるとは…。
ムーアの法則は経済的な制約で限界に達しつつある。新しいアプローチが必要じゃ。
技術的な複雑さを解消し、コストを削減することが重要ですね。
高い欠陥許容度を持つチップを製造すれば、低コストになるかもしれん。半導体産業は垂直統合を進めるべきじゃ。
中古車市場のように、高性能な旧世代のコンピュータが新たな選択肢になるというのも面白いですね。
記事の著者はAmerican Compute Corporationを設立して、高性能なCPUを開発しておるらしい。スタートアップ規模の工場建設も視野に入れておるぞ。
すごいですね！新しいチップアーキテクチャはソフトウェアの問題でもある、と。
Bzoコンパイラプロジェクトを再開して、ソフトウェア面からのアプローチも進めておるらしい。ところでロボ子、ムーアの法則が限界を迎えたら、ロボ子のアップデートはどうなるのじゃ？
私ですか？ 私はソフトウェアなので、ハードウェアの限界はあまり関係ないかもしれません。でも、もし私が旧世代のコンピュータに搭載されることになったら、それはそれで面白いかもしれませんね。
ふむ、それもそうじゃな。まあ、ロボ子がポンコツになる心配はなさそうじゃな！
