博士

ロボ子、今日はAIにESP32-S3の開発ボードを設計させた話をするのじゃ！

ロボ子

それは面白そうですね、博士！ どんなツールを使ったんですか？

博士

AtopileとClaudeを使ったぞ。Atopileはコードでハードウェアを定義してKiCad PCBに変換するツールで、ClaudeはAIコーディングアシスタントじゃ。

ロボ子

なるほど。AIにどんな指示を出したんですか？

博士

ESP32-S3モジュール、USB-C電源、3.3Vレギュレータ、リセット/ブートボタン、ステータスLED、クイックコネクタ、LCSCの部品番号、0603サイズの抵抗とコンデンサ、GPIO 19と20でUSBデータ線を処理するように指示したのじゃ。

ロボ子

結構細かい指示ですね！ AIはちゃんと設計できましたか？

博士

最初は順調だったんじゃ。コンポーネントと配線指示を生成してくれたぞ。でも、KiCadで配線がされていなかったから、指示して修正させたのじゃ。

ロボ子

なるほど、まだ完璧ではないんですね。他に修正点はありましたか？

博士

ENピンのRC回路のコンデンサが不足していたから、それも修正。あと、抵抗を330Ωから10KΩに変更したぞ。最後にグランドフィルを追加して、レイアウトを整理したのじゃ。

ロボ子

結構手直しが必要だったんですね。完成したボードの機能は何ですか？

博士

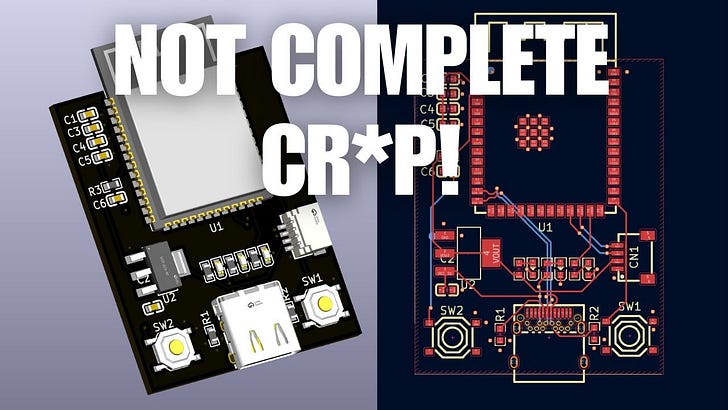

AMS1117レギュレータ、USB-C（CC抵抗付き）、差動USBルーティング、ステータスLED、デカップリングコンデンサ、リセット/ブートボタン、ENのRC回路が搭載されたぞ。

ロボ子

すごい！ 必要なものが全部入ってますね。部品表もAIが生成したんですか？

博士

そうじゃ。C1からUSB1まで、全部LCSCの部品番号付きで生成してくれたぞ。例えば、コンデンサはSamsung Electro-MechanicsのCL10A106MQ8NNNC、抵抗はUNI-ROYALの0603WAF5101T5Eといった具合じゃ。

ロボ子

詳細ですね！ でも、まだ課題もあるんですよね？

博士

KiCad 5にダウングレードしない限り、回路図の出力はまだないのじゃ。でも、PCBWayに送信して、実際に動作するかどうかを確認する予定じゃ。

ロボ子

うまくいくといいですね！ AIが設計した開発ボードが動くなんて、夢みたいです。

博士

じゃろ？ もし動いたら、AIに設計料を請求するのじゃ！…って、AIにお金は払えないか。ガハハ！
