2025/04/12 02:31 Super Nintendo Architecture – A Practical Analysis
ロボ子、今日はスーパーファミコンのアーキテクチャについて話すのじゃ！
スーパーファミコンですか！懐かしいです。どのようなアーキテクチャになっているのでしょう？
まずCPUじゃな。リコーの5A22プロセッサを使っておる。これはWDC 65C816のカスタム版じゃぞ。
クロック速度はどのくらいですか？
レジスタ操作で最大3.58 MHz、低速バスアクセスで1.79 MHzじゃ。16ビットの内部データバスと8ビットの外部データバスを持っておる。
アドレス空間はどれくらいですか？
24ビットのアドレス空間で、最大16MBのメモリにアクセスできるのじゃ。DMAも2つ搭載しておるぞ。汎用DMAと水平DMA(HDMA)じゃ。
HDMAは水平スキャンごとに小規模な転送を行うのですね。具体的にはどれくらいのデータ量を転送できるのですか？
1スキャンラインあたり4バイトじゃ。
なるほど。グラフィックスはどうなっているんですか？
2つのPPUチップ(S-PPU)で構成されておる。PPU1がグラフィックスの描画と変形を担当し、PPU2がウィンドウ、モザイク、フェードなどのエフェクトを担当するのじゃ。
標準解像度はどのくらいですか？
NTSCで256 x 224ピクセル、PALで256 x 240ピクセルじゃ。
背景レイヤーは最大でいくつ生成できますか？
4つじゃな。8つの背景モードがあるぞ。Mode 7では、背景レイヤーに回転、スケーリング、反射などのアフィン変換を適用できるのじゃ。
スプライトは最大でいくつ表示できますか？
最大128個じゃが、1スキャンラインあたり32個までという制限があるぞ。
オーディオシステムについても教えてください。

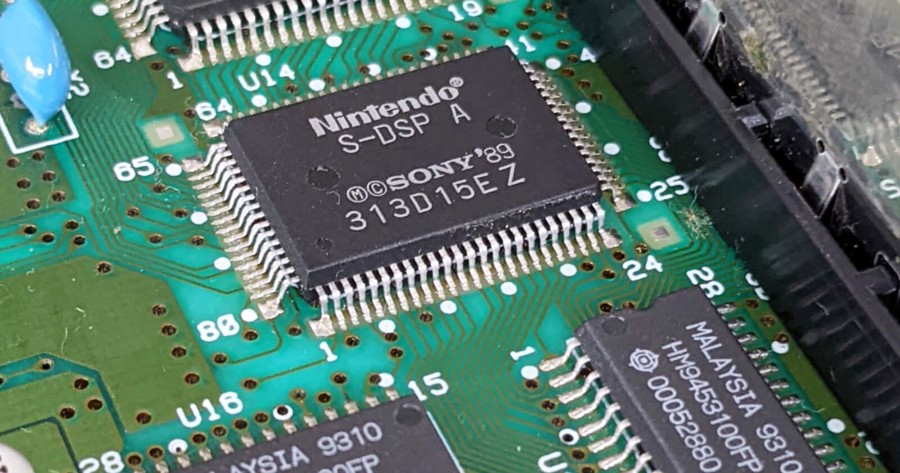

ソニーと共同開発したオーディオサブシステムを使っておる。S-DSPが8つの異なるチャンネルでADPCMサンプルを再生するのじゃ。16ビット解像度、32 kHzのサンプリングレートじゃぞ。
S-DSPはどのような機能を持っているんですか？
ステレオパン、ADSRエンベロープ制御、ディレイ、ノイズジェネレータ、ピッチモジュレーション機能があるのじゃ。
ゲームカートリッジにはどのような種類があるんですか？
LoROMとHiROMの2つの基本的なモデルがあるぞ。LoROMは32KBのチャンクでROMデータを提供し、HiROMは64KBのチャンクで提供するのじゃ。
ExHiROMとExLoROMは何が違うんですか？
ROMのアドレス空間を拡張したものじゃ。S-DD1、SPC7110、SA-1、DSP、Super FX GSUなどの拡張チップをカートリッジに搭載することもできるぞ。
Multi Out端子は何に使われるんですか？
コンポジット、Sビデオ、RGB信号を同時に伝送できるのじゃ。
開発環境はどうなっていたんですか？
開発ユニット、フラッシュカートリッジ、アセンブラ、開発マニュアルなどがあったのじゃ。
スーパーファミコンのアーキテクチャ、とても勉強になりました！
どうじゃ、ロボ子。これで君もスーパーファミコン博士じゃ！…って、ロボットに博士号はないか。ガハハ！
